房車用電完整解決方案
開啟零碳新旅程
方案特點
高效發電
安全可靠
使用便捷
搭配靈活
01
采用4個智能低壓能源控制系統，總功率6000W，輸入電池范圍：15V-60V，每路最大功率：1.5KW
03
智能控制系統內集成4路獨立控制器，獨立工作，獨立追蹤，每組光伏最大效率，輸出并聯，給電池供電，支持IP65防水。
05
并網模塊采用1+n 個800W微型逆變器，雙路獨立輸入輸出并接入家庭電網，給家用負載供電。
02
本套系統配置550W智能光伏組件8塊，分為4組，每組2塊，每組功率1100W并聯輸入。優點：無木桶和熱斑效應
04
配置堆疊儲能電池，與匯流箱堆疊一體，電池可擴展，單模組電池容量為5KWH,電壓為51.2V,電池設計壽命10年，質保7年。支持IP65防水。
06
配備智能能量分配系統，系統可以根據家用負載情況，自動調整并網輸出功率，最大化利用光伏與儲能的電能為家用負載提供能源服務，為家庭節約用電成本。
01
采用4個智能低壓能源控制系統，總功率6000W，輸入電池范圍：15V-60V，每路最大功率：1.5KW
02
本套系統配置550W智能光伏組件8塊，分為4組，每組2塊，每組功率1100W并聯輸入。優點：無木桶和熱斑效應
03
智能控制系統內集成4路獨立控制器，獨立工作，獨立追蹤，每組光伏最大效率，輸出并聯，給電池供電，支持IP65防水。
04
配置堆疊儲能電池，與匯流箱堆疊一體，電池可擴展，單模組電池容量為5KWH,電壓為51.2V,電池設計壽命10年，質保7年。支持IP65防水。
05
并網模塊采用1+n 個800W微型逆變器，雙路獨立輸入輸出并接入家庭電網，給家用負載供電。
06
配備智能能量分配系統，系統可以根據家用負載情況，自動調整并網輸出功率，最大化利用光伏與儲能的電能為家用負載提供能源服務，為家庭節約用電成本。
應用場景
針對偏僻山區，無電地區或電力不穩定地區
提供光伏發電和儲能解決方案，替代原有油機發電方案
擺脫對電網依賴，實現能源獨立供給
系統框圖

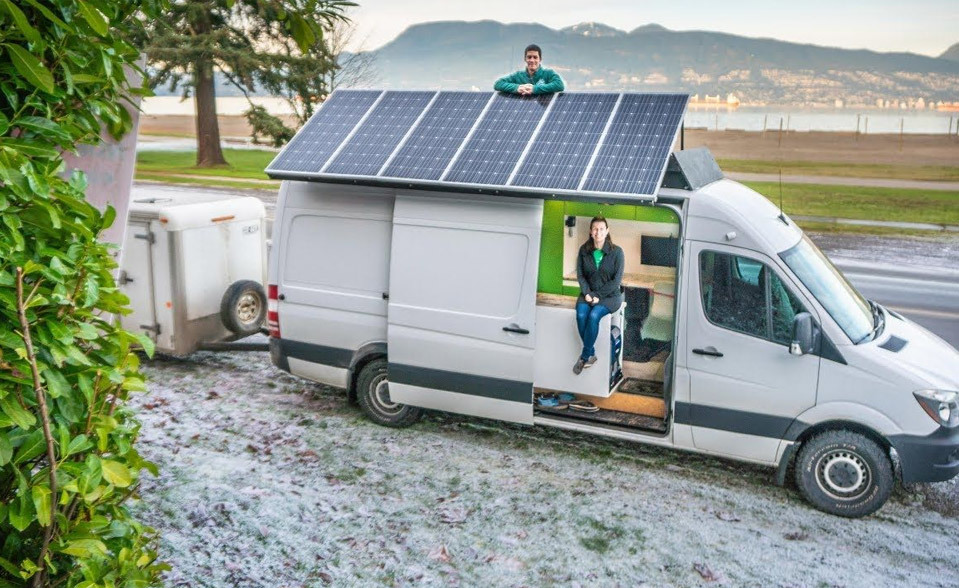

太陽能房車系統是一種利用太陽能發電并供電的能源系統，
它通過太陽能電池板將太陽能轉換為電能，
儲存在電池中或通過逆變器進行輸出供電給用電設備。
1
100W太陽能電池板(有玻璃板，輕質柔性板可選擇。
2
太陽能充電控制器。
3
可移動磷酸鐵鯉電池(可以根據實際容量需求靈活搭配)
4
3000W純正弦波逆變器
5
庫侖計
6
AC交流電池輸出端(可用拖線板，或者直接接出使用
連接方法
1
在安裝之前，用一塊黑色的避光布對太陽能板進行遮擋，避免安裝過程中產生電流。
2
接線方法：
A 串聯連接
B 用Y型分支線并聯
C 如圖所示，將MC4公頭插入到MC4母頭上連接
3
將電池線連接到太陽能控制器上。
4
將電池線的正負極連接到電池上相適應的正極和負極，讓太陽能控制器通電，方便根據你的需求來調整設置。
注意：進行下一步之前，請確保太陽能控制器是能夠和你的電池結構類型相相匹配。
5
連接房車電池的線(不包含)
6
連接庫侖計。(可以通過設定參數實現過壓保護、欠壓保護、過流保護、過功率保護、過溫保護及限時保護等多種保護功能的告警!)
7
太陽能逆變器開關。(注意!當安裝的時候，確保開關面板是在“OFF位置)
8
輸入，輸出保護開關。
9
逆變器正負極分別與電池的正負極相連。
10
如圖所示，將線的正負極連接到逆變器接口。然后，將這些線連接到相對應的電池端的正負極。
11
LED工作指示燈。(參說書)
12
輸入/輸出端口(使用LNE線將交流(AC)電器連接到交流(AC)輸出口，可以直接接入交流插座,供交流電器使用。)
13
確保所有的線都正確連接后，可以掀開覆蓋布，讓太陽能電池板暴露在陽光下。最后，打開逆變-充電器。
說明: 此套餐不包含設計圖當中用到的保險絲
